Датчик MOBA на асфальтоукладчике: какие данные собрать перед заказом замены

Опубликовано: 04.09.2026

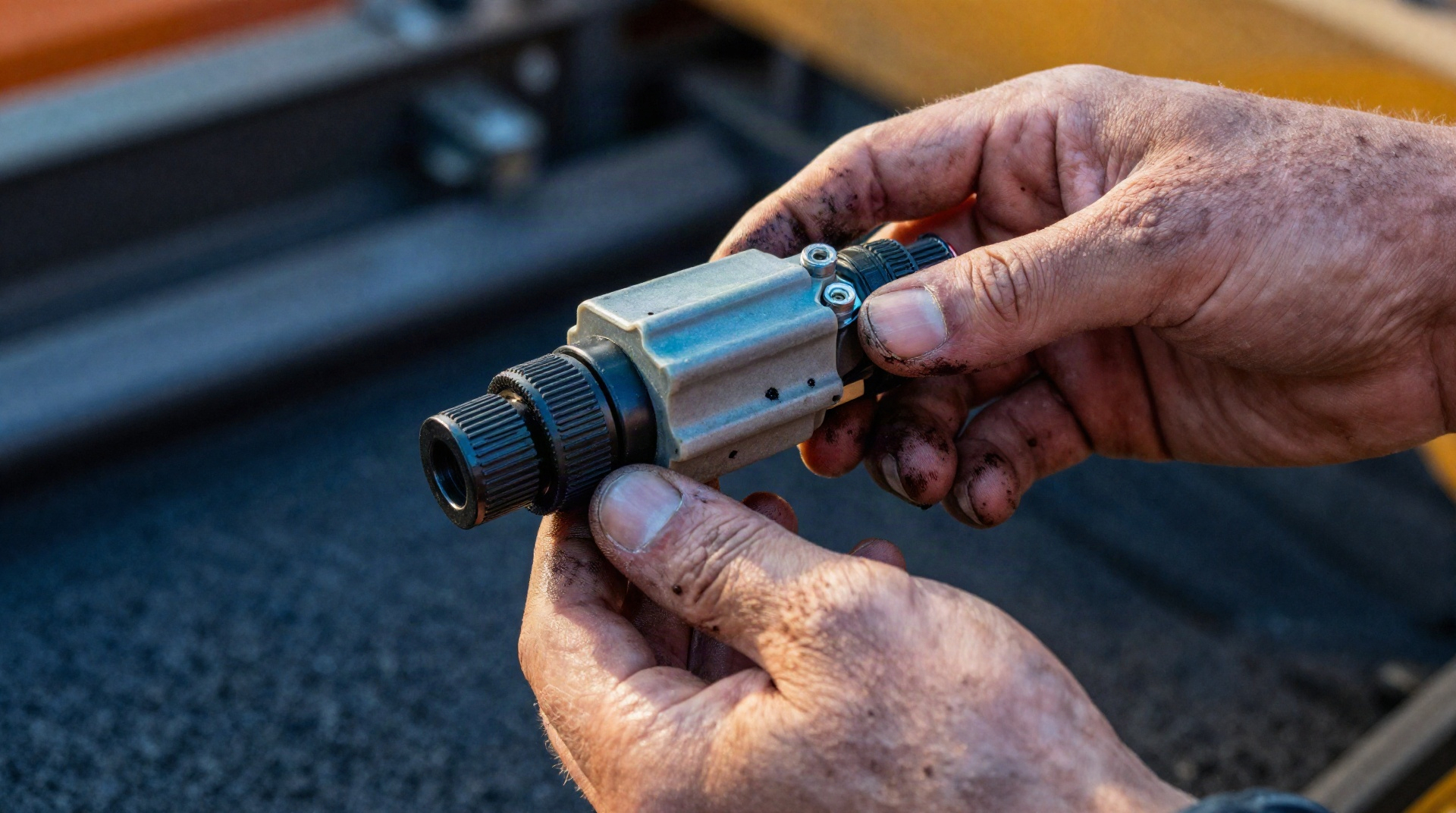

Асфальтоукладчик замер на базе, смесь остывает, а на дисплее в кабине замигала ошибка. Система нивелирования MOBA, еще час назад державшая стяжку с точностью до миллиметра, внезапно замолчала. Датчик отказал. В такой ситуации первая реакция — схватить телефон, позвонить поставщику и заказать новую деталь. Но на другом конце провода обязательно зададут уточняющие вопросы, и если ответить невпопад, придет совсем не та запчасть. Дополнительная подробная инструкция помогает разделить неисправность датчика, кабеля и пульта системы нивелирования.

Проблема в том, что MOBA — это не один универсальный прибор, а целая экосистема, эволюционировавшая десятилетиями. Внешне сенсоры разных поколений могут выглядеть как близнецы: тот же характерный пластиковый корпус, похожий кабель, идентичный разъем. Однако одинаковый корпус не гарантирует одинаковую электрическую схему, протокол обмена и совместимость с контроллером конкретной системы.

Почему так легко ошибиться при подборе

Представьте типичную ситуацию: на укладчике стоит система MOBA-Matic. Оператор фотографирует датчик и отправляет снимок менеджеру. На фото — выцветший стикер, часть цифр стерта битумом. Менеджер видит знакомый корпус и предлагает популярный сенсор от системы MOBA-Satic. Деталь приезжает, механик ставит ее на кронштейн, включается питание... и ничего. Индикатор моргает красным, контроллер не видит устройство.

Разница кроется в протоколах. Старые системы Satic передают аналоговый сигнал или используют простую цифровую логику. В разных поколениях систем Matic могут применяться разные интерфейсы и протоколы связи, поэтому их нужно сверять по документации конкретного исполнения. Контроллер одной системы физически не понимает язык другой. Поэтому заказ «какого-нибудь датчика MOBA» — это высокий риск получить несовместимую деталь и потерять время на возврат.

Базовый пакет информации: без чего не обойтись

Чтобы процесс замены не превратился в угадайку, с укладчика нужно собрать техническое досье. Это займет минут десять, но сэкономит нервы и деньги. Вот минимальный набор данных, который нужен для корректного подбора.

Модель асфальтоукладчика

Звучит банально, но марка и модель базовой машины — отправная точка. Vogele, Dynapac, Volvo, Bomag — у каждого производителя свои нюансы установки кронштейнов и разводки кабелей. Зная модель укладчика, специалист сразу отсечет варианты, которые физически не встают на штангу или имеют слишком короткий провод для конкретной конфигурации стяжки.

Поколение и модель системы нивелирования

Это ключевой параметр. Нужно точно определить, что именно установлено: MOBA-Matic, MOBA-Satic, Big-Sonic-Matic или одна из узкоспециализированных версий. Информация обычно есть на главном дисплее в кабине или на шильдике центрального контроллера.

Артикул и серийный номер

Идеальный сценарий — найти на корпусе старого датчика заводскую табличку. Артикул (обычно начинается с 00- или 31-) — это точный адрес запчасти в каталоге. Даже если цифры затерты, серийный номер поможет производителю или дилеру идентифицировать ревизию устройства и подобрать полный аналог.

Типы датчиков и их специфика в работе

Системы нивелирования не были бы так хороши, если бы использовали один принцип измерения. В зависимости от задачи на стяжке стоят разные сенсоры, и при замене нужно четко понимать, кто есть кто.

• Ультразвуковые (Sonic). Рабочие лошадки системы. Измеряют расстояние до референтной струны, проволоки или бордюрного камня. Внутри — пьезоэлемент, который стреляет звуковым импульсом и ловит эхо. При заказе такого датчика важно уточнить количество каналов измерения — бывают одно- и двухканальные сенсоры для работы с широкими стяжками. Также стоит помнить о температурной компенсации: скорость звука меняется с нагревом асфальта, и не все аналоги корректно учитывают этот фактор.
• Датчики поперечного уклона (Slope). Отвечают за сохранение заданного угла стяжки относительно горизонта. Конструкция датчика уклона зависит от конкретной модели и поколения системы; тип чувствительного элемента лучше подтверждать по технической документации. Эти устройства крайне чувствительны к вибрациям, поэтому при замене нужно убедиться, что новый сенсор имеет совместимые демпфирующие подушки, иначе укладчик начнет «пилить» профиль.
• Лазерные приемники (Laser). Используются там, где нельзя натянуть струну — на больших площадях или при сложной геометрии. Ловят луч вращающегося лазерного ротатора. Здесь при замене критичен диапазон захвата луча по высоте и совместимость с частотой модуляции конкретного ротатора.
• Мультиплексные (Multiplex). Самые сложные устройства. Совмещают в одном корпусе несколько измерительных каналов (например, два ультразвуковых и один уклон). Замена такого узла обойдется дороже, и данные при заказе нужны максимально подробные, включая версию прошивки контроллера.

Оригинал или аналог: критерии выбора

Когда датчик вышел из строя, встает вопрос: купить оригинальный сенсор от MOBA или попытаться сэкономить, взяв совместимый аналог от стороннего бренда? У каждого пути свои подводные камни, и выбор зависит от конкретных условий эксплуатации.

Путь оригинала

Главный плюс — безупречная совместимость. Вставил, включил, система увидела устройство, при необходимости прошила его, и укладчик поехал. Гарантия снижает часть рисков, но не заменяет проверку совместимости до монтажа. Минус один — цена. Оригинальные датчики MOBA стоят дорого, а в разгар сезона ожидание нужного артикула на складе может растянуться на недели, что для подрядчика равносильно катастрофе.

Путь аналога

Привлекает ценой, которая может быть ниже в полтора-два раза. Но экономия таит риски. Аналог должен не только физически подходить, но и быть электрически и логически совместимым с контроллером конкретной системы. Бывает так, что совместимый сенсор отлично отрабатывает на стенде в теплом цеху, а на горячей стяжке под нагрузкой начинает терять пакеты данных. Укладчик дергается, асфальт ложится волнами, и экономия оборачивается браком.

Выбирая аналог, стоит искать производителей, которые специализируются именно на системах нивелирования для дорожно-строительной техники, а не делают универсальные промышленные датчики на потоке. И обязательно уточнять: поддерживает ли аналог конкретную версию протокола MOBA-Matic или Big-Sonic-Matic.

Даже самый дорогой датчик превратится в бесполезный груз, если он не может договориться с контроллером в кабине. Совместимость важнее цены.

Тонкости, о которых часто забывают

Помимо очевидных вещей, есть ряд деталей, которые легко упустить из виду в суете ремонта, а они оказываются критичными.

• Длина кабеля. Необходимая длина кабеля зависит от компоновки конкретного укладчика и рабочего оборудования, поэтому её измеряют по машине или сверяют с каталогом. Если заказать короткий, придется наращивать, а каждое дополнительное соединение — это потенциальная потеря контакта и наводки в линии данных.
• Тип разъема. MOBA использует разные колодки: от классических круглых Binder до прямоугольных Amphenol. Визуально они отличаются кардинально, но если заказ делается по телефону со слов механика, легко перепутать количество пинов.
• Версия прошивки контроллера. Иногда новая аппаратная ревизия датчика не стыкуется со старой версией центрального процессора в кабине. Требуется перепрошивка, что означает вызов сервисного инженера с ноутбуком и специализированным софтом.
• Процедура калибровки. Некоторые аналоги требуют ручной настройки нуля с помощью специальной пластины, в то время как оригинальные сенсоры могут иметь функцию автоматической калибровки при включении. Это влияет на время простоя машины после установки.

Сводная таблица данных для заказа

Чтобы не держать все в голове, перед звонком поставщику полезно свести информацию в таблицу. Это дисциплинирует мысль и исключает забытье важных деталей.

Как обезопасить себя от ошибок

Лучший способ избежать проблем с заказом — создать карточку на каждую систему нивелирования в парке еще до начала сезона. Заранее сфотографировать шильдики, списать артикулы, измерить кабели, указать типы разъемов. Когда датчик откажет в разгар укладки на трассе, времени на шаманство с фонариком и тряпками от битума не будет. Нужная информация должна быть под рукой.

Замена сенсора — это не просто закупка железа. Это восстановление «нервной системы» асфальтоукладчика. От точности работы этого скромного пластикового коробка зависит, будет ли новая дорога гладкой, или придется списывать километры брака. Тщательный сбор данных перед заказом — та самая соломка, которую стоит подостлать, чтобы не разбить голову о логистику и несовместимость.
